鋼鐵廠各車間照明選用什麽照明燈具

一、煉鐵

1、原料場
a、原料卸料按照運輸方式分為火車卸料、汽車卸料。在此處照明分為龍門吊照明、運輸皮帶照明。龍門吊照明一般是将燈具安裝在龍門吊上，而龍門吊在上、下料過程中震動比較大，環境霧氣粉塵較大,因此要求燈具必須使用抗震性能強，穿透性好，密封好的燈具。運輸皮帶照明為一般戶外三防照明，一般選用立杆式燈具照明，推薦使用PF03系列燈具（70W-150W）
b、原料存儲，料場由于地域寬闊，照明距離和範圍廣，一般采取高杆燈照明，高杆燈分布于料場四周。該區域推薦使用高杆燈PH02系列（20M-30M）,燈具可選PF01（250-400W）,PF04（1000W）系列燈具.

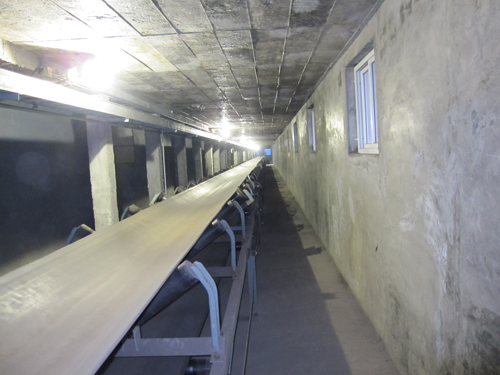

c、原料的加工、配比與輸送。因此該區域以皮帶廊、皮帶轉運站為主。皮帶廊區域屬于粉塵中、潮濕（部分皮帶）、振動大（有粉碎機的皮帶。），這些區域必須選用三防燈具PF02，PF03系列燈具（70W-150W）壁式或杆式安裝。
對于皮帶的機頭、機尾區域，因為粉塵大的原因，一般小功率燈具很難滿足要求，因此在機頭機尾一般選用中高功率的泛光燈具，推薦燈具PF01（250-400W）系列燈具
d、轉運站的特點是粉塵中、潮濕、有震動，因此在該區域燈具必須為三防燈具。推薦燈具PF02，PF03系列燈具（70W-150W）壁式或杆式安裝。

2、燒結

主要的區域為原料輸送皮帶及轉運站。

根據區域範圍寬窄，一般選用PF02,PF03系列燈具（70W-150W）壁式或杆式安裝，
燒結爐區域溫度高，該區域照明一般采取較遠距離的泛光投光照明，選用PF01（250-400W）系列燈具壁式安裝；
渣處理區域由于溫度高、煙氣大、粉塵重，可選用PF01（250-400W）系列燈具壁式安裝；
風機房照明，該區域屬于一般工礦輔助廠房照明，燈具選用PF02,PF03系列燈具（70W-150W）吸壁安裝。

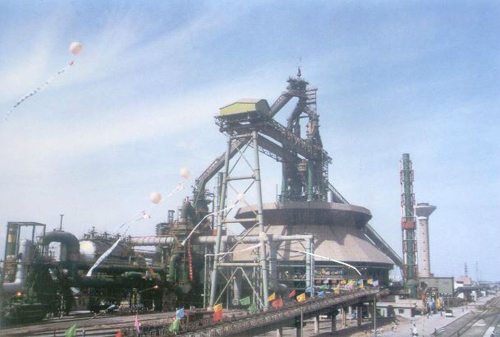

3、高爐煉鐵

1）、高爐區域，高爐廠房高度一般為30-40米，而高爐本身高度為80-100米，因此超出的一部分是在戶外。在高爐廠房内的照明分為兩部分，一個是廠房的頂棚照明、一個是爐身照明。在頂棚照明中，靠近爐身的地方因為溫度較高，因此在距離爐口前約20米内不應采用頂棚燈具應該采用遠距離泛光投光類燈具，20米以外區域可選擇頂棚燈具。在該區域推薦使用PG01系列燈具（250W-400W）吊頂安裝配合PS02（250-400W）系列燈具對爐前進行遠距離照射；
2）、爐身照明，爐底部分從廠房底部到大約爐身10米處。因為爐底部分為重點工作區，而該區域環境溫度高，水汽重（頻繁用水槍沖洗渣車及工作器具降溫），因此在該區域附近是無法安裝燈具的，所以此處的照明均采用較遠距離的泛光照明。此處推薦使用PS02（250-400W）系列燈具安裝方式采用壁式或座式安裝；
　在爐身10米到廠房頂部部分區間，該區域環境溫度高、水汽重、有易燃易爆氣體，因此在這個區間應該使用散熱性能好的防爆平台燈具，推薦使用PB06系列防爆燈具（70W-150W）。
　爐身照明戶外部分，該部分屬于一般戶外镂空平台照明，該部分推薦使用PF02,PF03系列燈具（70W-150W），立杆安裝。
3）、熱風爐熱風爐為戶外镂空鋼架平台，平台上多為管道。該區域環境比較簡單，為單純的戶外平台，在該區域的燈具均為立杆式安裝，推薦燈具PF03系列燈具（70W-150W）。
4）、除塵車間，電除塵區域屬于比較簡單的戶外類型，區域粉塵大。因此在該區域必須選用三防燈具，推薦PF02,03系列燈具（70W-150W），底部采用吸頂吸壁安裝，中間及頂層采用立杆式安裝。
5）、布袋除塵也屬于戶外镂空鋼架平台，但是該區域比較特殊，從底部的荒煤氣入口平台到頂部的淨煤氣出口平台部分屬于防爆區域。淨煤氣平台以上為非防爆區域。布袋除塵除底部燈具需要吸壁安裝外，其他層燈具均為立杆式安裝。推薦防爆平台區域使用平台燈PB06系列防爆燈具（70W-150W），非防爆區域使用PF02，PF03系列燈具（70W-150W）。
6）、除渣區域，其主要區域有紅渣區域、渣處理皮帶。紅渣區域屬于高溫的戶外區域，在該區域附近是不适合安裝燈具，因此在該區域的照明為遠距離泛光照明。在該區域應選用PS02（250-400W）系列燈具。
渣處理皮帶是将水冷過的紅渣運輸到渣場的環節，因此皮帶上水汽較大，所選光源必須穿透性好，此處燈具使用PF02，PF03系列燈具（70W-150W）燈具護欄式立杆安裝。
7）、鐵水運輸，鐵運線區域，該區域是将高爐裏的鐵水倒入魚雷鐵水罐的環節，此處溫度非常高，此處工作主要靠電腦操作，周圍攝像頭分布密集。因此，在此處安裝燈具一定要從照度和安裝角度等方面綜合考慮，不能直對攝像頭。此處建議順着攝像頭的方向安裝PF01（250-400W）系列燈具

二、煉鋼

下面按照進料、除塵、除渣、連鑄不同工段進行照明分析與介紹

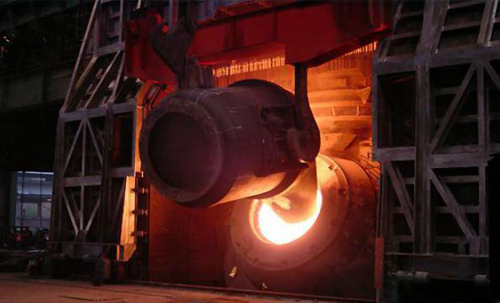

1、從煉鐵高爐出來的鐵水，經由鐵運線，運輸到轉爐區域進行煉鋼，該區域為天車操作區域，在天車運行區域需要照明。該區域的特點是煙氣大、溫度較高。因此在次區域的燈具要求光源穿透性好、燈具散熱優良，在此處推薦使用PF01（250-400W）系列燈具側壁安裝或者PG01系列燈具（250W-400W）懸挂安裝，
廢鋼進料區域也為天車工作區域，該區域溫度不是很高，可以使用一體式懸挂燈具，推薦燈具PG01系列燈具（250W-400W）吊頂安裝，也可采用PF01（250-400W）系列燈具側壁安裝
　焦炭運往轉爐的過程，其最主要的區域還是運焦皮帶廊、轉運站等，這些區域的特點和其他輸煤類廊道一樣，都是多粉塵、多震動。因此在這個區域還是以PF02，PF03系列燈具（70W-150W）
2、除塵環節主要以電除塵為主，粉塵大，因此在該區域使用的燈具必須為三防燈具。推薦使用燈具PF02，PF03系列燈具（70W-150W）壁式，杆式安裝。
3、渣處理，該區域溫度高，出渣處煙霧大，渣堆傍邊不适合安裝燈具，而該區域的照明均采用較遠距離的投光照明。為了使渣車司機無眩暈感，該區域燈具無論是從投射角度還是的燈具結構上，都要考慮到防眩。因此使用燈具PF05（250-400W）系列燈具順着進車方向安裝。
連鑄工藝是在煉鋼主廠房内完成的，此處燈具安裝方式一般為頂棚吊裝或吸壁安裝于廠房鋼結構柱。連鑄區域因為環境溫度高，燈具散熱性能必須好。在此處推薦使用PF01（250-400W）系列燈具側壁安裝或者PG01系列燈具（250W-400W）懸挂安裝，尤其推薦使用壁裝安裝（中間區域溫度遠高于兩側區域）。和連鑄環節相類似的區域有軋鋼冷床區域、加熱爐區域。這些區域均為高溫區域，燈具必須散熱性能優良。

三、軋鋼

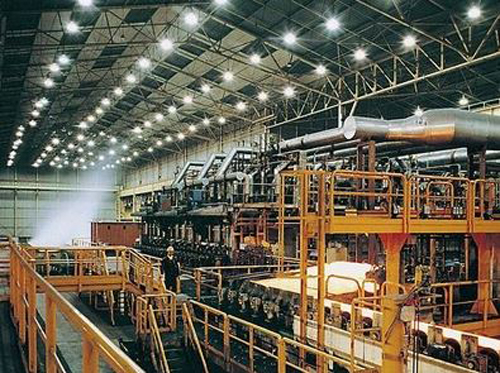

1、原料區，該區域是堆放方坯的地方，該區域主要依靠天車作業，該區域的照明采用頂棚燈具照明，燈具可使用一體式懸挂燈具PG01系列燈具（250W-400W）吊頂安裝。
2、加熱爐區域，該區域是一個加熱爐群，該區域溫度非常高。照明燈具采用頂棚照明或側壁照明，推薦使用PF01（250-400W）系列燈具側壁安裝懸挂安裝，尤其推薦使用壁裝安裝（中間區域溫度遠高于兩側區域）。
3、軋機區域，該區域頂棚不是很高。推薦使用燈具PG01系列燈具（250W-400W）吊頂安裝。
4、冷床區，在該區域存在大量的高溫線材，溫度非常高。推薦使用PF01（250-400W）系列燈具側壁安裝或者PG01系列燈具（250W-400W）懸挂安裝，尤其推薦使用壁裝安裝（中間區域溫度遠高于兩側區域）。
5、成品區、廢鋼區比較簡單，PF02，PF03系列燈具（70W-150W）壁式，杆式安裝。

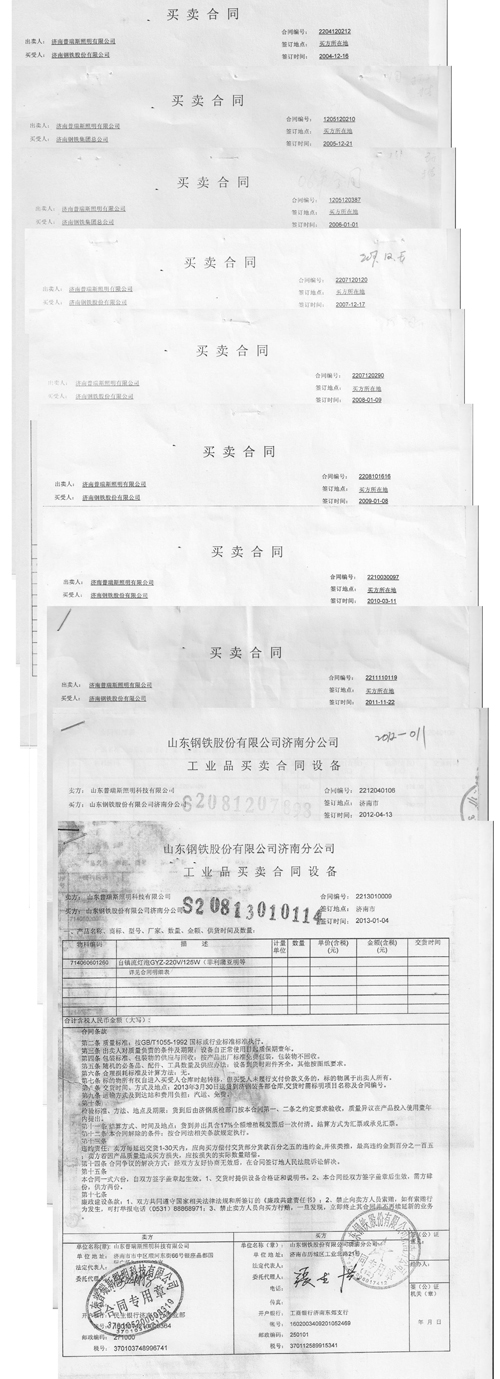

山東普瑞斯照明———山東鋼鐵集團
